Probaj ga na stolu, za pocetak povezi mu napajanje N i L, pa jedan taster izmedju L i ulaza za taster.
Slusaj da li ce da "skljocne" i da posle odredjenog(podesenog na trimeru) vremena da se iskljuci.
Eventualno i sijalicu postavi.
Bez c1 i c2.

Nije bas najbolje resenje za stepenisni automat, jer ce se svetlo ugasiti, ako neko pritisne taster dok je upaljeno.

Mozes dodati jedan 230Vac rele, da odvoji tastere, dok je svetlo upaljeno, te na taj nacin mozes resiti problem.

_{[Ovu poruku je menjao scoolptor dana 11.10.2017. u 21:11 GMT+1]}

Ovaj točkić u sredini sluzi za podesavanje funkcije automata i mislim, da ne trazim sada, da je jedno za automat koji se iskljucuje posle odredjenog vremena, tako da ne sumnjam da moze da sluzi kao automat. Jedino se nisam sretao sa ovim "kontrolnim" naponom izmedju c1 i c2

Ja sam ti rekao, a ti kako hoces.

Taj ELTAKO, nije klascan stepenisni automat.

Ima ukljucenje potrosaca u "Zero-Kross" momentu,
tako da verujem da umesto relea ima Trijak.
Evo detalja:
https://www.eltako.com/fileadm...tenblatt_ESR12NP-230V%2BUC.pdf

Skalamerija ima 3 nacina rada: ES, ER I ESV, (vidi uputstvo proizvodjaca)

Hvala svima

Pozdrav imam problem ako neko može da pomogne.
Ukratko u zgradi smo zamenili sve sijalice za led panele 10kom od 30W kao i tastere za paljenje svetla. Posle nekog vremena je blokirao stepenišni taster TE-2 (nije htelo da se ugasi svetlo) Zamenili smo ga sa tasterom TE-4. Posle nekih mesec dana i on je blokirao nije hteo da gasi svetlo. Kad sam prvi put primetio da se ne gasi svetlo uspeo sam da ga ugasim sa jednim od tastera ali posle toga više neće da se ugasi svetlo nikako.
Ponovo smo stavili stari taster (TE 2) kako bi ovaj novi (TE 4) zamenili jer je u garanciji. Kad smo vratili stari on je normalono funkcionisao (palio-gasio svetlo) nekih par sati a onda opet blokirao.
Ima li neko savet šta može da bude

1. Da li znate kako da utvrdim koji je sistem vezivanja u zgradi?
Vidim na šemama da ima sistem sa 3 žice ili sa 4.


U oba slučaja ovde se na uređajima povezuju 4 žice:
http://image.schrack.com/katal...en/k_k-indus-e2_228-232_en.pdf
https://www.aliontimer.com/pro...-series-staircase-time-switch/

Kod ovoga ipak u slučaju vezivanja sa 3 žice, na uređaj idu 3 žice:
https://www.tme.eu/Document/6f...e5836/inst_ext_gb_asm-01_u.pdf



Sa druge stranbe, Kod Aliona i Shrack u sistemu sa:

3 zice - na taster se dovodi faza
4 zice - na taster se dovodi nula


Kod Zamela je ipak:
3 zice - na taster se dovodi faza
4 zice - na taster se dovodi faza


2. Sledeće pitanje je kako bih mogao da utvrdim gde je kvar na toj mreži? Automat je zamenjen novim, koji je radio konstantno pa je na kraju i on sagoreo. Bile su 2 grupe majstora, poskidali sve tastere u zgradi i ništa nisu postigli, pa su na kraju odustali.

Čini se da su faza, nula i vodovi ka sijalicama ispravni. Povezali smo svetlo direktno i ono sad radi konstantno. Dakle, upitan je deo mreža sa tasterima. Da li na njima uopšte treba da ima napona kada su ispravni? Da li bi pomogao neki tračag parica ili tester za kablove? Sve ideje su dobrodošle.

Vreme je da razmišljate o senzorima prisutnosti na svakoj svetiljci i izbacite stepenišne automate. Mnogo je praktičnije i štedljivije.
Mi smo to uradili u našoj zgradi i već sledećeg meseca se veoma primetilo na računu za struju.

Predrag Supurovic

Bravo.
Da li mozes da kazes koje ste svetiljke i koje senzore prisutnosti koristili?

Ne, ne, pusti sad senzore.
Interesuje me kvar na mreži.

Pusti taj pocetnicki kvar.
Predraze, daj senzore. Uskoro menjamo sva svetla u zgradi.

Ne znam detalje. Previše su visoko na plafonu da bi se moglo videti. Jedino što sam primetio je da su senzori posebni uređaji, nisu ugrađeni u svetiljke.

Ovakvi ?

Ne. Baš obrnuto, senzor je van kućišta svetiljke da mogu da se zamene odvojeno.

Šta da ti kažem, tema je u automatima :)

Ne znam da li je tema živa.
Ako jeste, zanima me stepenišni automat sa resetom.
Dakle, kod standardnog, npr. TE-2, kad izađem iz stana i svetlo već gori, tj. neko je ranije upalio, ugasi se dok sam na stepeništu negde između spratova (i tastera) pa hodam po mraku do sledećeg tastera.
Mislim da postoji model kod koga kad je svetlo već upaljeno, a ja ponovo pritisnem taster, vreme se resetuje od početka.
Koji je to model?

Da,

ta funkcija se zove "Retriggering", i tvoj TE-2 to ima, ne treba posebno da se aktivira !

-----

Tvoj slučaj:

- ili je automat delimično neispravan,

- ili nije vezan 100% po šemi kao što je na njemu nacrtano.

Nema druge opcije.

-----

Poz

Dolaskom na tržište plafonskih svetiljki sa detektorom prisutnosti stepenišni automati mogu da odu u istoriju. Kod mene su zamenjeni al' su LED izvori, divota kad se penjem uz stepenice a ono svetla se sama pale, k'o da sam u Holivudu!

Tako je i kod mene. Inace sam ludeo dok su Coravi penzioneri skoro svaki dan promasivali pa umesto prekidaca za svetlo pritiskali moje zvonce !

Takodje i Umobolna deca sto slucajno sto namerno !

Sada se svetlo samo pali i to na etazi gde nekoga ima ! Zgrada je takva da svaki sprat ima dve etaze ! Pa ne gori na etazi gde nema nikoga ! A ono staro Shranje palilo sijalice u celoj zgradi ! Pa dok su bile one od 100 wati ne samo potrosnja, vec crkavale ko muve.

Ma Ja ućivam dok idem kroz hodnike, kao Las Vegas!

Čuj stepenišni automat iz doba prošlosti!

Ajdeeee ???

nemaju svi Smart Senzore po hodnicima.

Gde vi živite?

... mora da je neki Kruzer 😉

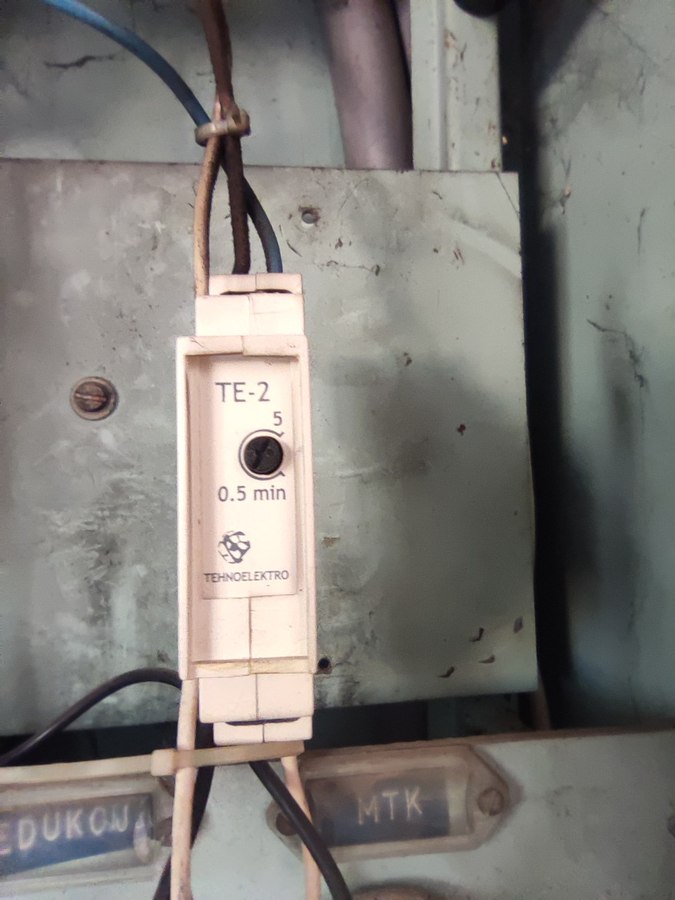

Trenutno je taj automat pokvaren. Nije on na šini, a kad se dobro klepi proradi za to paljenje i opet ne radi.
Radio je normalno, ali bez tog retrigerovanja.
Ne znam šta je moglo biti pogrešno povezano pa da ta funkcija ne radi?
Ima 4 kontakta, 1 ide na sklopke, 3 na N, 4 na L i 6 na sijalice.

Ako ponekad posle lupkanja proradi
kako treba,

onda interno na stampanoj ploci
neki od SMD komponenti ima "hladan lem",
tj. los kontakt sa ostatkom elektronike.

Potrebna fina, nežna lemilica
i oko sokolovo 😉

Koji je automat sada trenutno
na njegovom mestu?

Već sam pokušavao. Ali nit je lemilica tanka nežna nit je oko sokolovo (7 banki).
Zanimalo me, ako se već mora kupovati noi automat, onda model koji bar ima trigerovanje, što mislim da ipak ovaj TE-2 nema.

Ugrađivao sam upravo taj TE-2 i imao je "ponovni triger" za vreme Držanja upaljenih sijalica.

E, sad,

Mislim da to Retrigerovanje radi samo od momenta kada prodje 30% zadatog vremena na potenciometru.

Po mojoj proceni ovako:

Primer:

start I------------------------------I 5 min 300sec

start I----------30% 100sec Triger------------------------------I 100sec + 5 min

Gospodine MikiBL, .... ja sam izgleda "prezupčio" 😉
-------


Taj TE-2 nema, ali ima CRM-4 ETI Elektroelement funkciju Retrigera, tj. ponovnog Startovanja vremena
ako se pritisne taster u momentu dok "odbrojava vreme" od predhodnog stiskanja tastera.

Evo karakteristike:

Proizvođač: ETI Elektroelement
Model: CRM-4
Kataloški broj: 002470012
Napon napajanja: 230V AC
Vremenski raspon: 0.5 - 10 minuta (podesivo potenciometrom)
Izlazni kontakt: 1x preklopni (CO - Changeover)
Nazivna struja kontakta: 16A (AC1)
Maksimalna prekidna moć: 4000 VA/AC1
Montaža: DIN šina (35mm), 1 modul (17.5mm)

Radna sklopka: AUTO (vreme), OFF (trajno isključeno), ON (trajno uključeno)
Indikacija: Zelena LED dioda

Posebne karakteristike: Zaštita od blokade dugmeta (sprečava trajno uključenje ako se taster zaglavi)

-----
Znači, to što Vama treba je: CRM-4 ETI

Pozdrav

Hvala na odgovoru

Zato sam i pitao jer ako već mijenjam, da stavim taj što ima retriger.
U specifikacijama i jednog i drugog (TE-2 i CRM-4) nema naznačeno da posjeduje ponovno okidanje (retriger).

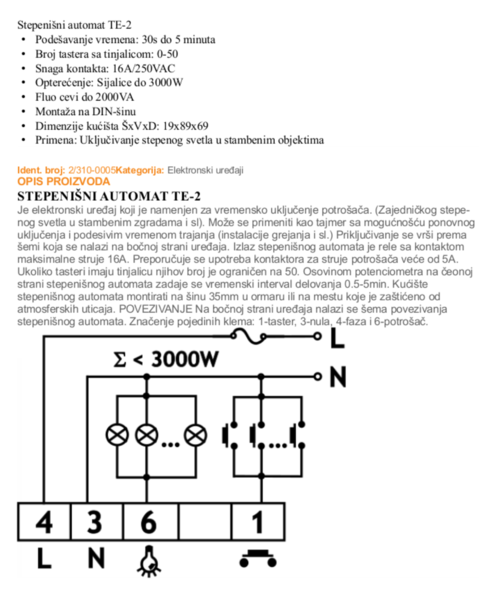

Još nešto. Ovaj TE-2 ima priključke na 4 kontakta (L, N, tasteri i sijalice), a CRM-4 ima 5 priključaka gdje se saglasno kako je priključen TE-2, valjda taj CRM treba priključiti kao 3 wire odnosno da na A1 ide N, na A2 faza L.
Traži i 2 priključka za L, sa tog A2 i sa 15.
Pa zar se onda ne mogu prespojiti A2 i 15?
Ili ima razlog?

Uzgred, ako bih htio postaviti sliku ovde, ne znam kako se to radi?

Probaj ovo: https://postimages.org

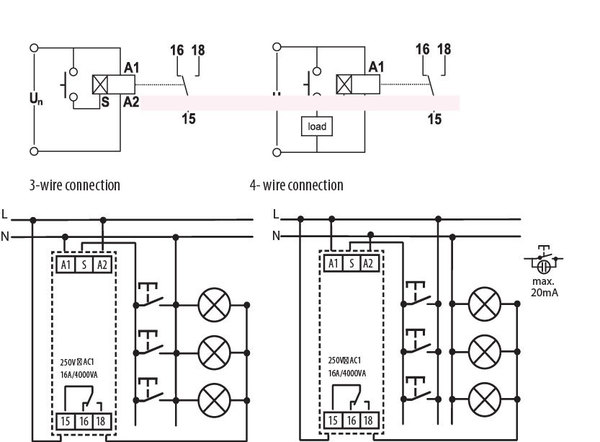

Ovaj CRM-4 ima kao 2 načina spajanja, 3-provodnika i 4-provodnika.

1) U oba slučaja Automat se napaja direkno sa 230V na A1 i A2

2) U oba slučaja jedan kraj svih sijalica ide na Nulu, a Fazu sijalice dobijaju sa Relea u Automatu priključak 18.

3) U oba slučaja Faza se dovodi na priključak 15 automata.

4) U oba slučaja priključak S ide na jedan kraj svih Tastera.

------

Jedina RAZLIKA je drugi izvod tastera, koji može da ide na NULU ( 3-provodnika), iLi može na FAZU ( 4-provodnika)







Uputstvo za upotrebu prikačeno, dole ispod slika:

U drugom slucaju ( 4 provodnika) :

Prikljucak A1 i prikljucak 15, ide na ISTU FAZU.

Tako da mogu da se povezu zajedno.

Prema šemama:
Razlika je i u priključenju L i N na A,
Kod spajanja na 4 žice faza ide na A1, a nula na A2, a kod spajanja na 3 žice obrnuto!
U oba spajanja, za razliku od TE-2, potrebno je 2 kabla vezati na fazu, napajanje automata (A1 ili AS2, zavisno od soajanja) i drugi na njegov rele (15).
I kao što kažete, nije problem ako se na kontakt 15 dovede napajanje povezivanjem sa A1 (odnosno A2)?

Samo radi Jednoznacnosti:

Ne postoji prikljucak AS2 nego A2
( Vasa greska u kucanju)

Na desnoj semi se Faza dovodi na A1 i 15
iz iste tacke.
Bukvalno moze da se premosti
na samom stepenisnom automatu
uz odgovarajuci presek provodnika
u zavisnosti od snage potrodaca.

Da, greška u kucanju.

Ostajem u nedoumici oko prebacivanja sa TE-2 na CRM-4.
Na TE-2 su samo 4 aktivna priključka (ne 5 kao kod CRM, tj. nema duple faze) i za priključenje ne igra ulogu da li je instalacija sa 3 ili 4 žice.
Instalacija (i zgrada je stara), neuredna i ne znam da li je izvedena sa 3 ili 4 žice.
Zbog toga ne znam da li na CRM fazu dovesti na A1 ili na A2.
https://ibb.co/7tjTbDjt
https://ibb.co/BSy4ckw

Osim ovako da navedem link, kako se prikači fajl da se slika odmah vidi i u ovom okviru?

Ovo ne radi, bar meni!

Znaci ako hoces sa kompjutera prvo objavis poruku.

Onda ispod objavljene poruke imas 4 opcije. Prva je Upload uz poruku, druga je Brza izmena itd.

Odaberes prvu pojavi se novi ekran sa prvom opcicjom "Browse" To pritisnes i onda sa svog Hard diska biras sliku koju ces da uploadujes . Kada odaberes onda je njeno ime pored "Browse" .

Kada si tako odabrao, ispod odmah je taster Upload.

Ne znam zašto zeoN_Rider ne može da otvori?

A evo, probaću, objaviću poruku pa slijediti uputstva od ademare

Evo ovako.

Prvo,
slike koje ste okačili preko ibb.co --- RADE !

Drugo:

Pokušajte ovo što je predložio Ademare u postu iznad.

On je u stvari ispričao što je napisao Bakara:

https://www.elitemadzone.org//...je-slika-na-forum-step-by-step

Treće,

Da li će da se koristi leva šema (sa 3 prov.) ili desna šema (sa 4 prov,)

- To zavsi kako su vezani tasteri u zgradi u kojoj menjate stepenišni automat.

Treba primetiti da vezivanje samih tastera NIJE ISTO NA OBE ŠEME !!!

-Na levoj šemi jedna strana tatera ide na NULU.
na desnoj šemi Isti kraj tastera ide na FAZU.

Pošto je kod vas u zgradi bio vezan TE-2 --- TO ZNAČI da je jedan kraj svih tastera vezan na NULU,
u razvodnim kutijama koje su "pobacane" po hodniku zgrade. (stare, postojeće razvodne kutije)

i zbog toga odgovara leva šema za novi CRM-4 automat.

Na CRM-4 Fazu dovesti na 15 i na A2, a Nulu na A1. (kao na levoj šemi)

_{[Ovu poruku je menjao Living Light dana 09.05.2026. u 11:36 GMT+1]}

Ma neće i to je to i zato sam predložio https://postimages.org

Ne valja ni taj https://postimages.org

jer,

Nakon izvenog vremena se GUBE zakačene slike preko tih SERVISA.

Primer:

Pogledjte neki stariji post sa ES-a i videćete da se svi ti PostiMagični linkovi više ne otvaraju,
jer su OBRISANI.

Tako da, djabe ste krečili, ako tako postavljate slike !

Totalna glupost, na drugim forumima slike koje sam postavio 1998 i danas su vidljive.

Taj problem je kod Photobucket-a.

Ovako.
Prvo za slike:

za @Living Light:
kažete "Pokušajte ovo što je predložio Ademare u postu iznad."
Pa, po tom uputstvu sam i postavio one 2 slike koje se vide u mom prethodnom postu.
To je to, zar ne?
Samo sam bio u dilemi u vezi ponuđenih rezolucija, pa sam stavio: u originalnoj veličini, a možda je moglo i drugačije?

za @zeoN_Rider:
ne razumijem zašto kod Vas to ne radi? Kod mene radi i na računaru i na telefonu.
Potpuno je svejedno da li se koristi postimages ili imgBB. Ovaj drugi je jednostavan, lak za korištenje, navikao sam na njega i ne zahtijeva prijavu.
Kao što možete vidjeti, i Living Light je potvrdio da mu sa imgBB to radi. Šta je kod Vas razlog da se neće otvoriti, ne znam.
Ali, ako Vas zanima slika, postavio sam ju u naknadnoj poruci.

Drugo, za automat.
Zaista ne znam kako su povezani tasteri u zgradi i, kao što možete vidjeti na slikama, to je neuredna skalamerija.
Po analogiji sa TE-2 i ja mislim da bi trebalo CRM povezati kao kod ožičenja sa 3 žice, kao što kaže Living Light.
Ali, ako na A priključke ipak treba povezati L i N kontra toga (kao sa 4 žice), da li može doći do oštećenja?

Ovako:

- Slike su viđene i sve je u redu!

Lako je kad se ima dobar komšiluk,
pa se odande pogledaju slike.
Nisu svi u toj situaciji.
