Može da se skine al' otvori se za 10$!

Naci ce se i free verzija, imam puno svojih sema, koje dajem a onda ocekujem da nabavim po neku isto tako. Treba novci da se štede za eventualnu novu ploču ako ova ne bude mogla da se popravi.

Duboko sam zagrizo u popravku ovih izlaza ali sam umesto IC IRS 20957S nabavio IRS 20955S za koje tvrde da su zamena ali nije to baš tako u praksi izgleda.

Bolje kreni u nabavku nove ploče, od te nema ništa, nepitaj kako znam!

Bas je u losem stanju jedno IC je falilo drugo ima rupu na sebi fetovi u kratkom spoju,smd otpornici 7 komada izgoreli, pojedine diode itd itd,opšti haos. Koliko vidim kod nas nema niko plocu za sada.

Behringer je poznat da pravi krš uređaje, bolje potraži novu ploču ili pravac kontejner!

Uli Behringer ih pravi,nemac. Odnosno u kini se sastavljaju i to je problem, inace sama topologija sema je uzeta od Peavey-a,mackie-a i slicnih firmi. Sve ostalo mi radi i može da se koristi kao pasivna mikseta što bih je bacao. U krajnjem slucaju cu ubaciti druge izlaze u AB klasi tu. Ali to je krajnja solucija.

To nije krajna nego jedina solucija.

Molim ipak kolege za šemu baš PMP4000 modela,ako neko ima nalog na scribdu da skine bio bih mu zahvalan.

Ne moljakaj, plati!

Ne radim sa inostranstvom za sada reko sam. Nemam ni načina da im to platim. Tako da ako neko ima od kolega ako ne, snacicu se nekako vec vremenom.

Ma batali, i ako nabaviš šemu pitanje dal' će to proraditi!

Ako su ispravni delovi koje kupim, sto ne bi proradilo? Donekle mogu da ispitam stvari koje rade na toj ploci,ali mislim da moj problem je što se kola IRS 20955S i IRS 20957S nisu ista, ne menjaju se 100% trebaju neke sitne izmene u šemi i to mi sada pravi problem. Možda grešim...ali ko zna. Zato tražim šemu da uporedim stvari.

U dataschetu piše da ne manja jedan drugog, crvenim slovima.
To je zamršreno sa napajanjem kola, nesto je lebdece.
Zamensku delovi nikad nemajy kvalitet kao oni koje narucuje fabfika za proizvodnju.

Bem li ga

Tačno tako, al' izgleda nema kome govoriti................

Hvala na informaciji kolega zoksy. Što je po meni sramno da tako naprave po datasheet-u kao sve je to isto a u praksi nije tako. Vidim ja da je to pomalo i velom tajne skriveno ta D klasa. Pogotovo ova dva IC. Iako verujem da treba da se zamene neki otpornici i da bi ta stvar proradila,ali nemam toliko vremena da experimentisem sada sa time. Jer namam ni dovoljno sema koje provereno rade da bih uporedio stvari.

Ako je tako onda batali na vreme!

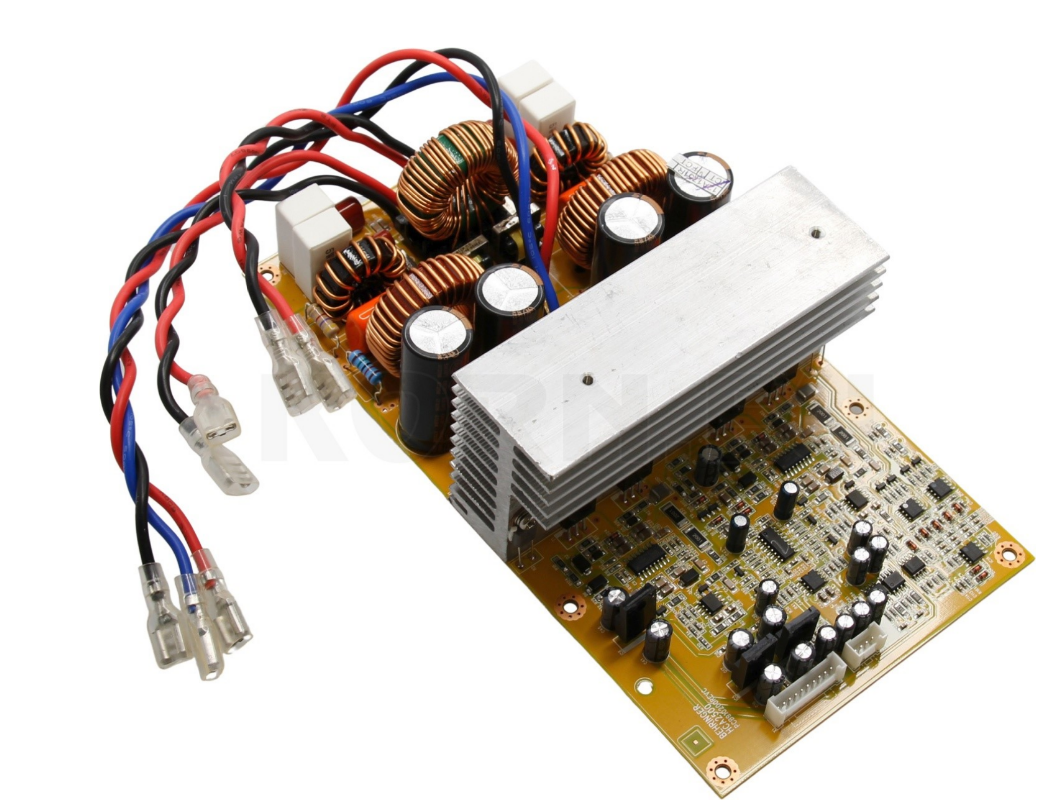

Evo da ti pomognem, ovo sam pre pola godine pazario za Yamaha EMX serije. Obzirom da je skoro sve pogorelo po pitanju snage znači samo mikser i efekat su pretekli hdedoh da napravim samo suvu miksetu.

Al' ne lezi vraže a i komšinica iskoči mi i ovo i pazarih dok sam jednu Kareliu 100S pogoreo!

Dakle pazari ovo:

https://www.aliexpress.com/ite...38110%231995&pdp_ext_f=%7B"order"%3A"2"%2C"eval"%3A"1"%2C"sceneId"%3A"30050"%2C"fromPage"%3A"recommend"%7D&pdp_npi=6%40dis%21RSD%219188.94%217718.71%21%21%2184.00%2170.56%21%40212e508d17587325138622608ef853%2112000050645051954%21rec%21SRB%21%21ABXZ%211%210%21n_tag%3A-29910%3Bd%3Ae6cc54f7%3Bm03_new_user%3A-29895&utparam-url=scene%3ApcDetailTopMoreOtherSeller%7Cquery_from%3A%7Cx_object_id%3A1005009943917834%7C_p_origin_prod%3A

Nije neka količina novca, bar tako mislim al'ako je problem možemo da organizujemo pomoć na 3030.

Baj d vej Yamaha nakon prepravke radi sve u 16 a nisam nigde i nikome kukao za pomoć!

Hvala na savetu i pomoći kolega Zeon. Deluje kao dobra sprava to 2x 500W sa napajanjem u kompletu. No moji planovi su drugačiji. Ne treba da se organizuje pomoć na 3055 :-) Ne kukam već hoću da nešto i naučimo ovde o toj ploči,tim kolima IRS ili da kupim ploču pa popravim moju i tako. Nije ni hitno ali bilo bi dobro ipak sto pre uraditi to.

3030 ne 3055

Znam, aludiram na 2N 3055 tranzistor čuveni. Inače nema pomaka. Šemu niko ne nudi,dakle nema čitalaca Scribd-a medju kolegama, saznao sam da ona dva kola se ne menjaju i sada dok ne nabavim originalno a to u Srbiji nema, stagnirace stvar.

Vrati ti to lepo vlasniku i sve četiri u vis!

Evo

Evo, vraćeno! Vratio sam sam sebi miksetu. Ja sam vlasnik! To je i problem. Moja je!

Zahvaljujem se kolegi vucko47 na šemi to je to. Eto ipak neko ima. Idem da uporedim sa pločom.

Pametno!

Pa jeste pametno! Ko Pantelija sto je sve ostavio sebi! Iz maratonaca...

Ma ostaće i za unuke, kako je krenulo sa 'opravkom!

Kod Belog ima dosta delova za ovu miksetu odnosno ovu ploču,diode,otpornike i smd tranzistore ima, jos da nabavi ova IRS kola i popravka će postati izvesna.

Ta IRS kola će i biti problem i to baš od Belog, tri komada ili četiri sam pazario i ni jedno nije valjalo!

Napravi ti to kao suvu miksetu i ne gubi vreme!

Ne znam,na koja kola mislite, ali kod Belog nema tih kola u ponudi uopšte sada. Ni onih 20955 a ni ovih novijih IRS20957S.

Sva ta kola su sumnjivog kvaliteta!

Ako je "crko" izlaz ..tesko ...to je digitalni stepen ...integralci mogu da se nabave samo preko...svedska nemacka kina ...Napajanje jos gore....

Cela ta serija miksera sa snagom je problematična nakon izvesnog vremena!

Da crko je izlaz...oba tacnije, takva je kupljena, neispravna. Napajanje radi i mikser. Izlazi oba spaljena, ne znam kako izgleda ljudski faktor je pogresio tu prilikom ciscenja miksera ili slicno. Danas su mi stigli delovi od Belog i stavio sam sve novo osim IC koje nemaju a to je IRS 20957S. Dakle odgovorno tvrdim da ova ploca ne moze da radi sa IC IRS 20955S!!! Vec mora originalno kolo da ide, ova dva kola se ne menjaju!

Pa ona je vec sama po sebi sada suva mikseta! Sve na njoj radi osim izlaza... Dakle moze odmah da radi kao pasivna. Ima izlaze gore za snagas main OUT L;R i eto. Ali za koliko da je onda prodam, za sicu neku. Neka je, neka se krcka još malo. Nalete će neko sa pločom ili nabavim taj cuveni drajver za ovu D klasu.

Haha, naleteće!!!

Stigla su mi IC porucena od Belog dakle originalni IRS 20957S i sada se nastavlja popravka ove miksete poželite mi sreću. Ima tu da se radi dosta toga je izgorelo. Mada sam dosta toga i sanirao do sada...

Tja, pitaj boga šta će tu sve da se ispili?

Neka ti je sa srecom....

Ma džabe mu sreća...

Pa to pored sreće treba puno znanja i iskustva u radu na d klasi. Nego sreca je ovde iskljucivo vezana da imas sreće da dobiješ IC koji rade a ne da su lažni. Evo da se pohvalim jedan kanal sam osposobio i radi kako treba. Idem polako ovih dana da kockam i drugi. Od drugih poslova koliko stignem. Inace ovde idu kola IRS20957S a ne IRS20955S kako stoji u šemi.

Nije 95 al'zato je komplet.

Ma da ovaj "kitkompletić" nema veze sa ovim Behringerom. 2092 je jako rasprostranjen u zadnje vreme i zahvalan za rad. Prodaju se pojacala od 500W za 2000 dinara po oglasima. Jedina razlika je ta sto nemaju ove silne zastite kao taj Infenion-ov modul...

Ma zaštite nisu potrebne ako se koristi kako treba!

/https://assets.yoreparo.com/attachments/lsc4dDjfAIwvu0fzI21vgLBZ25GbdIPh0iLf1d91.pdf

Interesantna šema!

Mala razlika

Da, mala mada to mu je sve isto!

Evo da probam PMP4000 morao sam u rar...

A zašto rar?

Evo

Nebitno , posto je fajl preko 6Mb .,moglo je i u Zip, ne moze direkt bar kod mene ...

Postoji opcija za smanjenje!

Omatorilo se brate ...Arhiva je ogromna pogotovo za te mixere ...

valjda je @mosfet BJT zadovoljan ...

Ma kakvi omatorilo?!

Da, sema je ista koju je postavio i kolega vucko47 i sve se slaže samo da tu ne idu IC IRS 20955S nego 20957S. Polako je kockam koliko mogu stigli su mi ovih dana malo veci smd otpornici nego originalni i tako. Jedan kanal mi uredno radi. Biće uskoro i drugi ako bude sreće.

Ajde, ajde, samo napred!

Evo danas sam našao vremena da se posvetim ovoj mikseti i da popravim i taj drugi kanal. Imao sam sreće da dobijem dva ispravna IC drajvera za ove izlaze u d klasi. Koje sam kupio kod Belog. Dosta delova je izgorelo oko drajvera,naime otpornici zastitni 4r7,10R pa neki 8k2 itd.Puko je i 7812, Svi izlazni fetovi itd. Slikaću te delove. Jako zeznuto je to sto se radi o smd delovima i treba se maksimalno koncentrisati oko lemljenja itd. Dakle uspeo sam da popravim izlaze na ovoj mojoj mikseti.

Bitno je da je poštarina plaćena!

Na slici su i duple smd diode BAV99 koje su isto probile kao i smd diode MBR 0540T1,pomenuti otpornici,7812 i int.kola IRS20957S dva komada. Fetove sam davno bacio 4 komada IRFB4227PBF. To je to u principu. Puno vremena treba da se sve proveri,nadje kod naših dobavljaca i zalemi na mesto. No, ko čeka taj i dočeka.

Bitno je nabaviti
