E ovo ti je extra od "iznutrica' ima ....

Mors turiis "Svinjce" od 200Kg da provalis Vagu.....

Sta ce mi svinjce,sebe sam postavio na vagu.HA-HA-HA.

A sada ozbiljno,merio sam sebe i umesto nekih 90-tak kg ocitala oko 54kg.Trenutno nemam nijednu bateriju od 9v vec koristim ispravljac (linearni).Op-amp se napaja sa 4.1v kao i memorija ,dok logika za displej radi na 3.3v.Hteo bih da pokusam sa dumpom(memoriju skinuo sa pcb-a i evo je na adapteru za ch341a).

Evo,postavih semu(trebalo bi da sam dobro odradio),pa ako nekome zatreba a i neka bude moj mali doprinos za sve kolege.pozz.

Ovo sto sam naveo u prvom postu,isto reaguje i kada uklonim memoriju.Ima li neko ideju sta bi moglo da bude problem?.

Hex je neupotrebljiv bez kalibracije.
Sta bude kad iskljucis sve load cells osim jedne?

Evo,ovako:ostavljen senzor 1brw (naponi su: 1B=4.094v, 1R=4.094v, 1W=4.094v),a ostali naponi su: 2W=4.094v, 2R=2.365v, 2B=0v, 3B=4.094v, 3R=2.452v, 3W=0v, 4W=0v, 4R=0v(gnd), 4B=0v. p.s. Senzori 1BRW i 4BRW _kada se test ukljuci pojavi se cifra oko 63 (ili64) i nepomicna je,Tada je pin7 op-ampa visok (od 1.6v do 2.3v)-fluktuira a kada se pritisne taj (povezani) senzor na displeju je "L" a pin7 je low(oko 0.63v).
Senzori 2BRW i 3BRW: test ukljucen ,na displeju fluktuacija cifri od recimo 53 do67-vazi za oba senzora dok su pojedinacno prikljuceni a ostala tri ne.
p.s. Izvini kolega sto se ranije nisam javio.

Jako pametno bi bilo da prestaneš da pričaš sam sa sobom, i da nam
zakačiš sliku pločice. Taj čip na pločici je možda HX711, a možda i nije.
Sa tim tvojim šemama ja ne mogu da se borim, a bilo bi dobro da znaš
da bi sve bele, kao i sve crne žice trebale da budu spojene i da budu
na istom naponu 4.094 i 0 volti.

Evo slika

Ovo neki Kinez na kilo ? Ozbiljne firme ne stavljaju taj "blob" cip. Pod tom smolom.

Klasična jeftina kineska vaga, kakve sam i ja uništio do sada dve, sada me
trpi treća. Uglavnom pucaju plastične nogice, sada sam kupio neku mako
jaču, a ima i led osvetljenje.
U kućnim digitalnim vagama, 4 senzora opterećenja (load cells) povezana
su tako da formiraju jedan veliki Vitstonov most
Svaki pojedinačni senzor na uglovima vage je zapravo polu-most (sadrži dva
otpornika koji reaguju na pritisak) i samostalno ne može da izmeri težinu.
Tek kada se sva 4 povežu zajedno, elektronika može precizno da očita ukupnu
težinu, bez obzira na to gde tačno stojiš na vagi.
Svaki od 4 senzora ima po 3 žice (najčešće crnu, belu i crvenu).

Kod tebe iz nekog razloga ne rade dva senzora, kao da nemaju napajanje.
To te muči, ne prčkaj po memoriji.
Zakačiću nešto malo primera i podataka:

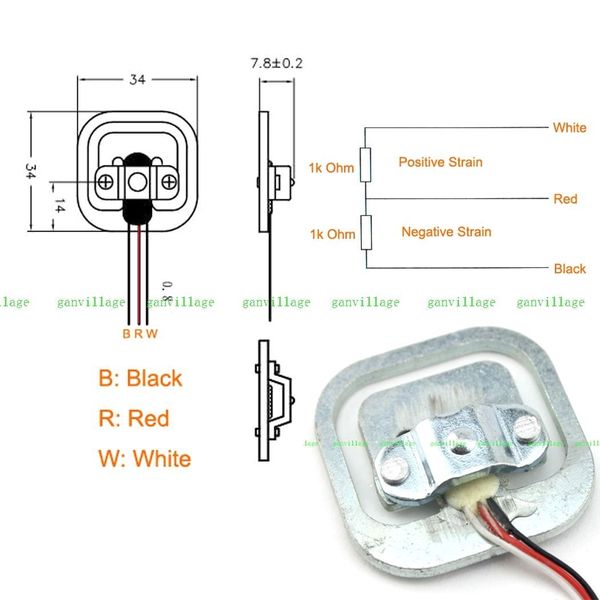

Ćelija za težinu

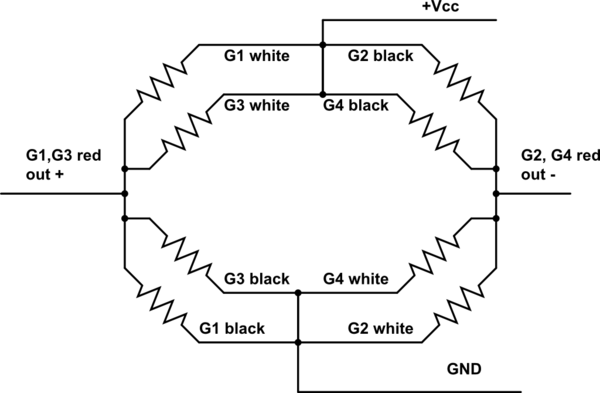

Veza četiri ćelije

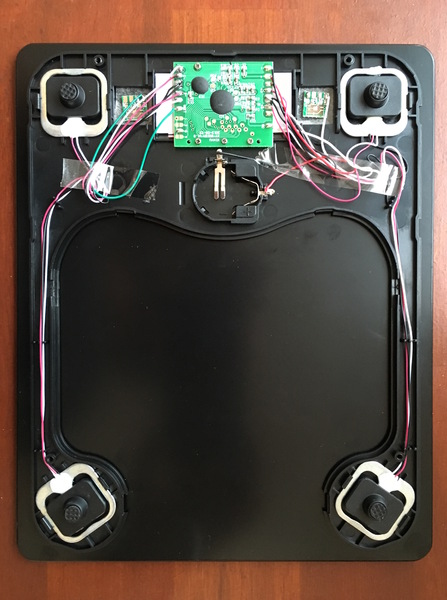

Vaga od 1500 dinara

Ja imam dve takve ali imam sa njima drugi problem. Kao da jedu CR 32 baterije, one dugmetare.

Isto se ponasala i kuhinjska vaga dok nisam kupio najgoreg Kineza na kilo koji koristi 2 obicne AAA baterije. Od kada je kupljena nekoliko godina radi sa istim baterijama, mada se koristi 3-4 puta dnevno. Ranije sa CR 32 izdrzi po par meseci.

Moram da kupim telesnu vagu na obicne baterije jer je neizdrzivo stalno kupovati CR 32 baterije koje nisu jeftine.

ademare tri komada AAA

BAUER BS-400

Hvala na informaciji. To mi bas treba.

Malo sam doradio semu.
