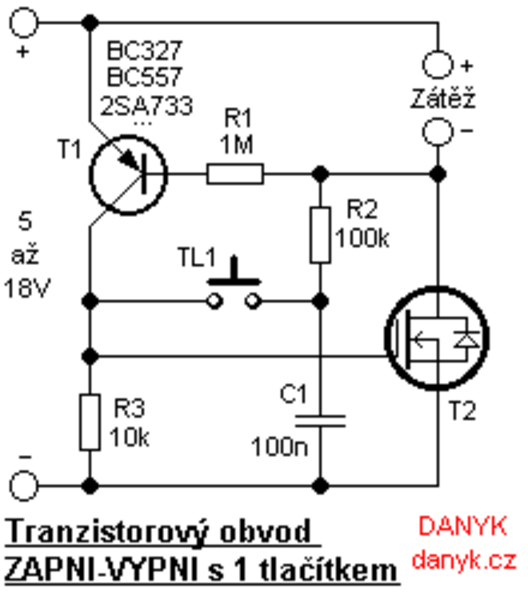

Izvor šeme: https://danyk.cz/zap-vyp_en.html

Roberte, Kralju !

Pozdrav Boro ! ✅✅✅

Napravio sam sokoćalo ali ne radi.
Od elemenata sam stavio FET IRFB7437 i BC213.
Da li treba da korigujem neki od pasivnih elemenata ?

Stavi neku (ili bolje dve u seriju) sijalicu predvidjenu za 12V, klasicnu sa vlaknom, i onda vidi kako se sve ponasa.

To sam i uradio.
Doveo sam napajanje 20V i kad pritisnem taster bez sijalica na priključcima LOAD dobijem neki parazitni napon od 16,5V a kad priključim sijalice onda je NULA volti (naravno sijalice ne svijetle).

Izvadio sam FET i premjerio ga:
kad napunim gejt pokaže mi (na diodnom položaju) pad napona 0.113V
kad ga ispraznim pokazuje 0.L (beskonačan otpor).

Zameni tranzistor BC213 za efekniji, sa boljim pojačanjem.

Ako je po data šitu, taj BC213 ima više nego upola manje pojačanje od serije BC327 ili BC517,
a s obzirom na 1M Ohm na bazi možda tranzistor "ne vidi" dešavanje na kilavom RC članu od 100k + 100nF.

Dobro si premerio FET !

FET - nije ni jadan mogao "skroz da otvori" na skoro NULA ohma jer
je Test napon na Diodnom opsegu (a i na Omskom delu) instrumenta (DMM) samo 2.7V - max 3 Volta,
a to nije baš dovoljno da Ful pobudu. FET ti je ispravan.

[quote]boro62promaja:
Potrebna mi je šema kola za paljenje i gašenje LED reflektora sa TASTEROM (jednom pritisnem i upalim, drugi put pritisnem i ugasim)
/quote]

A jel mora baš sa tasterom, jel može prekidač?

Zeone, kućište reflektora mi ne ostavlja prostora za prekidač, na njemu je mali, tanki taster pa pokušavam da se tome prilagodim.
Sada ću da mijenjam tranzistor pa ćemo vidjeti šta će se desiti.

Evo promijenio sam tranzistor i umjesto BC213 koji je imao hfe=90 stavio sam BC212B koji ima hfe=400 i sokoćalo je odmah proradilo.
Hvala drugari na savjetima, sretni vam predstojeći praznici. Želim vam lijepo vrijeme i mastan ražanj !
Pozdrav, BP !
