Jel si pito' nišliju?

Kog nišliju?

Nišliju koji i pravio to sokoćalo!

Koje? Ne razumem. Šta pravi?

Taj čuveni Apex! Mile Slavković.

Zar on nije iz Smederevske Palanke ? Nisam ga pito nemam Fejs! on je tamo koliko čujem.

Ma on je k' o začin C, ima ga svuda!

Mada razmišljam da i bez tog mambo džambo optokaplera taj snagaš može da radi!

Sori, LDR je u pitanju!

Naravno da može da radi. Ali neće imati ko da limitira signal. Imam neki LCR 0202 probaću sa njime da zamenim ovaj NSL.

A zašto bi ga uopše limitirao?

Da ne ulazi u klip izlaz. Zato se koristi taj deo. Nije neophodan ali je koristan. "Nišliju" ne mogu da pitam jer nemam fejs a nekada smo se na nekom sajtu koji se bavi kupo-prodajom posvadjali jer sam reko da je kompilator,da je plagijator i da je direktno krao od Soltona,Zeck-a,Mackie-a, Carvina te da su njegove šeme samo simbioze svega toga. Šalio sam se naravno al njemu bilo krivo pa smo posle to ipak izgladili nekako i ostali prijatelji.Dobar je Mile. Skoro kao Bora naš. Pozdrav svim ljudima dobre volje!

_{[Ovu poruku je menjao mosfet BJT dana 03.05.2026. u 20:17 GMT+1]}

PHONIC snagaši su imali problem sa tim!

Da Phonic XP2000, 3000 su imali problem sa tim jer jednostavno fabrički nisu bili naštelani ni mirna struja ni limiteri. Jednostavno bez završne kontrole pušteni u prodaju.

+ fabričke greške!

Da ima i toga. Generalno ja sam zadovoljan sa Phonic uredjajima,dobar inženjering, ide se na maksimalni kvalitet za taj cenovni rang uredjaja. Robusni su i pošteno uradjeni. Potkrade se i neka greška naravno,ali kod recimo Behringer uredjaja tek toga ima puno više.

Behringer su teške kante!

Da, na njima mi majstori i zaradjujemo često.

Pa to, valjda tome forum i služi, za razmenu iskustava,saveta,šema itd. Hm, da ne skrenemo sa teme ko svaki put. Dakle traži se taj deo (NSL-32) ako neko ima da proda ili da neki savet za pravljenje istog u kućnim uslovima ko kolač neki.

https://www.aliexpress.com/item/4001034150007.html

https://nl.farnell.com/en-NL/a...r-2kv-resistive-o-p/dp/3168773

https://www.retroamplis.com/Photocoupler-NSL-32

https://www.electrokit.com/en/nsl-32-optokopplare-ldrled

https://us.rs-online.com/produ...toelectronics/nsl-32/70136794/

Ima kod Kometa

Tako je oni zastupaju Farnell. Pa ko nece sam da porucuje da se zeza, oni su posrednici.

Imaju kaze u magacinu u Velikoj Britaniji ceka se na isporuku 8-10 dana.

Cena nije poznata na upit. Pises mejl pa ti kazu. Eventualno ako imaju vremena telefonom.

Okacio sam link za Farnel gore.

Pise cena 3.44 € /kom.

Hvala za linkove prema inostranstranim firmama ima tu korisnih stvari. Poslaću mail ovima iz Cometa da vidim šta će mi odgovoriti.

Dok čekaš odgovor:

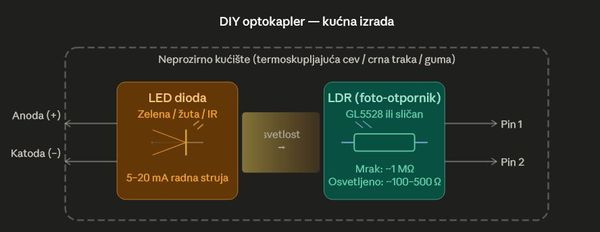

- veoma sličan element možeš napraviti od 5mm žute LED i LDR: GL-5528

smešteni da "gledaju jedno u drugo" na razmaku od 1-3 mm, sve to smešteno u CRNI termo bužir.

Ovako:

Šta mejl, zovi, poseduju i direktan broj telefona!

Svaka čast kolega Living Light. To je odgovor koji sam cekao.Ima i onaj australijanac ESP piše o tome na svom sajtu ali ne daje tačne savete za foto otpornik ,jer njih ima dosta u ponudi a verujem da nije sve jedno.On se fokusirao na LE diodu i spektar koji treba da bude. O samom foto otporniku ni reči.

Bilo koji, i onako kad ga osvetli LED on smanjuje otpor na skoro nulu a to u stvari ulazni napon vodi što bliže masi!

???? Ulazni napon ili signal ?....

Testirao sam ovaj element koji imam LCR-0202 To je izgdeda isto to jer prikacio sam na 10VDC preko otpornika od 1 KOhm na LE diodu a sa strane foto otpornika dobio sam 210 Ohma. Napon na diodi je 1,83V kroz malu rupicu se vidi da je ona crvene boje unutra. Kada napon na LE diodi padne na nulu otpor se polako diže od nekoliko stotina Ohma preko Kilo Ohma,i na kraju 99 M Ohma koliko mi meri instrument,dakle beskonacni otpor. Vrv i ovo moze da posluzi svrsi za ovo pojačalo.

Ulazni napon AKA signal! Sve drugo je napajanje!

E ako može da posluži onda OK.

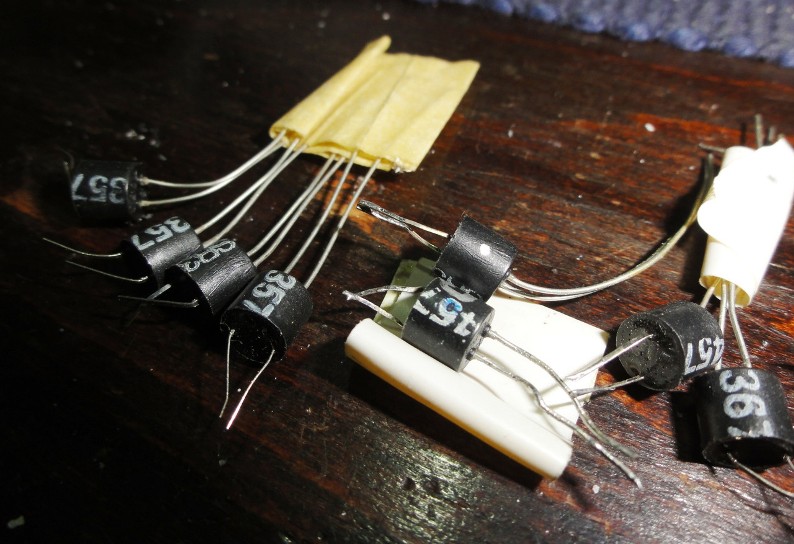

Davnih godina prošlog veka sam eksperimentisao sa naponski kontrolisanim atenuatorom tj. volume potom i ovo mi ostade od tog eksperimenta

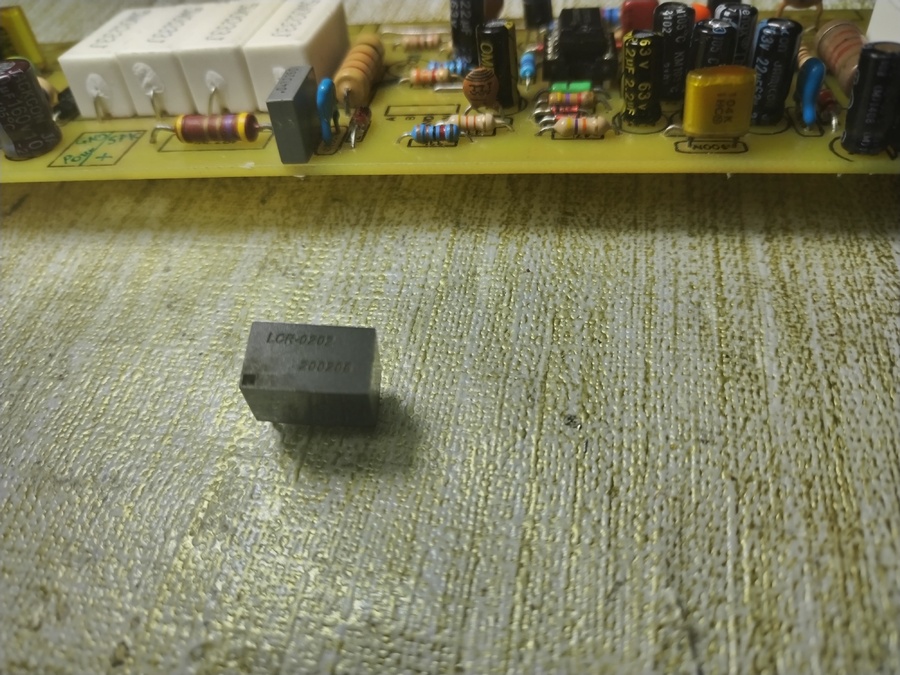

Sta je to? Taj NSL tako izgleda. Ovo što ja imam je drugacijeg izgleda,evo slike.

Eto Zeon ima samo nece da ti proda

Normalno da drugačije izgleda, ovi moji su pravi audiofilski!

Snimite karakteristiku 10V sa stabilisanog ispravljaca preko 1 K Ohma na diodu pa da vidimo koliko Ohma daje na izlazu tj foto otporniku.

Da nemam para ali sam Vam do sada pokupovao pola lagera 2N3773, pločice za Nbip pojačalo,neke 2SK duple fetove itd itd.

Nešto se baš i nedosećam al' radnja je i dalje otvorena

mosfet BJT,

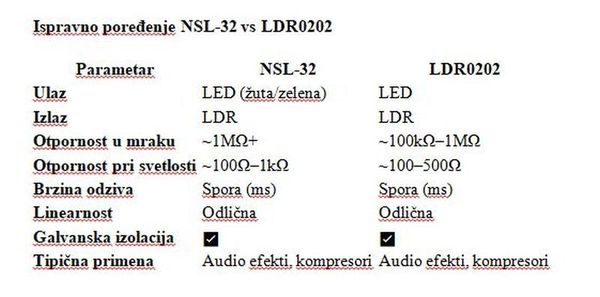

Evo uporedne tabele za lakši rad:

Hvala kolega Living Light na ovome. To je skoro ista stvar koliko vidim. Dodao bih da je kod LDR 0202 crvena LE dioda unutar to se i vidi kroz onu malu rupicu u samom uglu kućišta. Ne znam koja su oznaka oni elementi od kolege Zeona,ali liče oblikom na NSL-32. Ne znam još šta ću da stavim tu,možda i iz Kometa na kraju uzmem originalni deo.

Ne da liče nego jesu!

Ne znam šta im ti brojevi znače ti 357,457, SB3 itd , ali nigde jasno ne piše NSL-32 na njima koliko vidim. To mi je čudno.

Šta god da piše nema veze, to je to, a tebi je baš to bitno? Ako 'oćeš obrisaću brojeve, i...........

u Kometu kažu da ne rade sa fizičkim licima već 6 godina, tako da tamo se ne može kupiti kao fizičko lice, preko firme neću da se cimam.

Eto, ni Ja ne bih!

Janko,

-kupi to kod Zeona za 2-3 kutije cigareta.

------

nemo da nas nerviraš više 😉

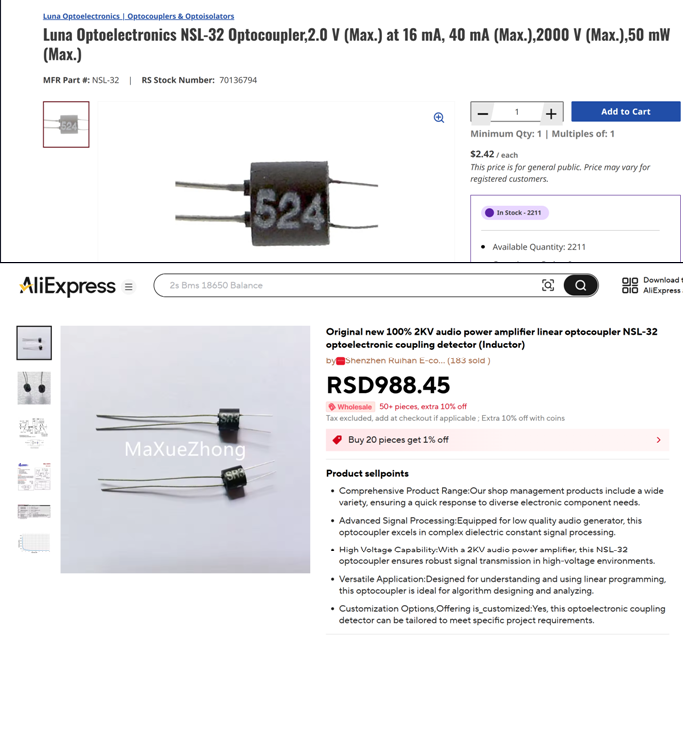

Da si pogledao linkove koje sam postavio, ne bi pitao: šta će ti brojevi na njima?

Evo mog doprinosa temi!

Komet otpada sada sam dobio drugi mejl gde tvrde da nemaju taj deo ali mogu da ga nabave i to samo preko firme, pravnim licima, tako da oni otpadaju iz kombinacije. Snimite karakteristiku kolega Zeon 10V na diodu preko otpornika od 1K i merite otpor na foto otporniku. Koliko cenite inače taj element?

Ma ne snimam ništa, nemam vremena!

O cemu se ovde radi, kakva je ovo zastita?
Nesto ovde smrducka.

Ma klasičan LDR Light Dependent Resistor

Šta tu ima da smrducka, sve je jasno, eno šeme iznad!

To reaguje samo na jednu poluperiidu, to ne moze da zastiti pojacalo.
Za sigurnu zastitu koja ce u potpunosti zastititi pojacalo treba ozbiljni da se zagreje stolica.
Mislim i na trajni kratak spoj na izlazu, kao 2 ohma ili 1 ohm opterećenja.

Ko kaže da je to zaštita od preopterećenja i kratkog spoja? To je samo limiter ulaznog signala u odnosu na izlazni signal. Da ne bi došlo do velikih izoblicenja signala na izlazu. Ovo H-900 pojačalo (kao što ja tvrdim 1/3 Zeck,1/3 Montarbo,1/3 Carvin). Ima zaštitu od prekomerne struje ali na posebnoj pločici. Te ima i osigurace od 15 A što ćeš više?

Pogledaj pažljivije šemu!

Kad dodje do situacije da ulazi u klip i izoblicenje ,odavno je vreme za jače pojacalo.

Inace ranije su postojala SSM kola koja su bila specijalizovana za te stvari.
Opšte poznato da pojacala pregorevajiu cak i sa najboljim sveobuhvatnim zastitama.
Izgleda da je drugi faktor problem, čovek.

Taj limiter može da se podesi da i ranije kreće u akciju!

Ta kola postoje i sad', šta više mislim da imam negde u šteku, a čovek je uvek faktor!

Evo apexov limiter, ja bi na red sa ove dve diode dodao zenerice i ustelovao u zavisnosti od snage pojacala.

Ali bolje je resenje meriti struju na nekom šentu ili na emiterskim otpirnicima.
I eto odmah komplikacije.

Ma sve je to isto, samo što je ovo sirotinjski pristup!

Nisam trazio šemu limitera već rešenje za NSL-32.Prvenstveno jer ga nema u radnjama gde stalno kupujem delove, sada sam dobio sve odgovore mogu da ga napravim i sam sada pomoću ovih ovde saznanja od kolega dakle LDR i Le dioda odredjene boje sve to u crnoj tubi itd. Te sam molio i ako neko ima da mi proda gotov fabricki element da se ne mucim jer nemam u radnji ni jedan LDR. Hvala svima na interesovanju i pomoći.





P.S: Kolega Zeon imate PP od mene.

Da je neki,

vec bi ti poklonio, i to 2-3 komada.

Samo se vi šalite, meni projekat stoji. Niko ne nudi ništa. Stavite sebe u moj položaj malo.

Šta reći, tuga.

Stavi ti to tvoje sokoćalo u radni režim, uvek možeš da naknadno dodaš NSL-32...

Mislim i bez toga će raditi 100%!

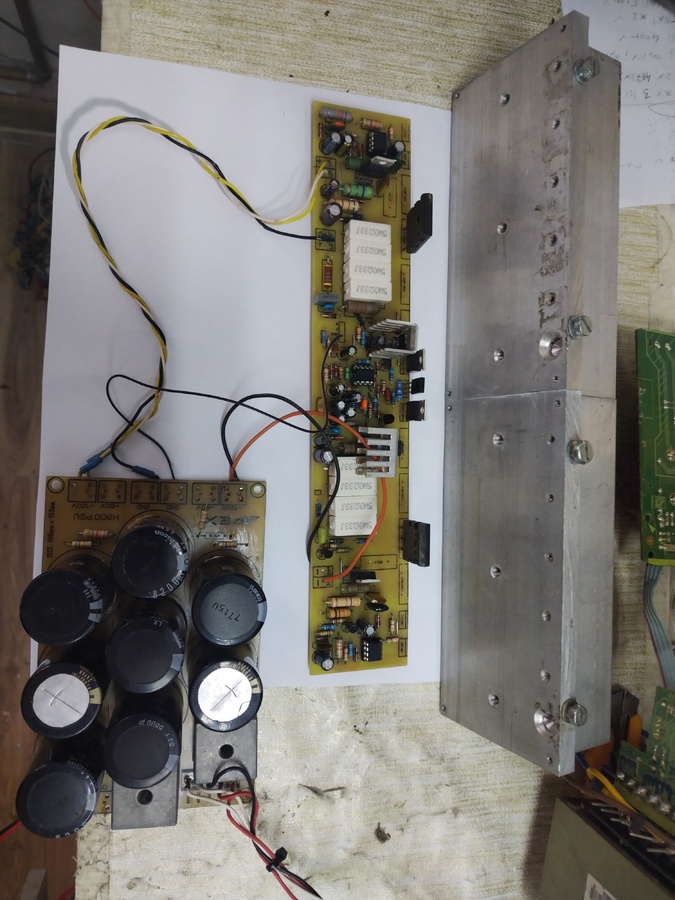

Znam, evo prva proba je već odradjena sa naponom +- 38 i +- 60V samo merno dal je sve oko pojačavača bez fetova za preklapanje napona. Sve O. K

Ti to praviš za sebe ili popravljas?

Verovatno pravi!

Pravim za woofer da teram od 18 inča.

Pa ni ne treba ti limiter, napravi jedan imas sve.

To i Ja velim, taj limiter će samo da smeta!

Lepo uredjena tema. Hvala moderatoru, ne ljutim se na brisanju mojih i tudjih poruka ovde. Gde smo ono stali? Kolega Zeon je stigao kući i čeka da mu pošaljem podatke za slanje NSL-32 6 komada za mene.

Kolega zeoN nije stig'o doma, još sam na placu....

Evo sada sam gledao ovo nema povoljno ni na Ali exspresu. Tj, ima ali samo jedan prodavac i salje samo kuririma pa se ne isplati.


A @ Mosfet moram ti reci da meni izgleda a to si valjda i sam do sada shvatio da te "Kolega Zeon" Zeza, da ne upotrebim neku jacu rec. I to ne samo u ovoj temi vec u svakoj !

Na protiv, potpuno sam ozbiljan što se tiče dal' imam ili nemam dotične elemente.

Ponedeljak je treba raditi nešto, vratili se ljudi sa odmora,placeva,vikendica... Da se ne bi razvlačili i nagadjali kad dodjete sa placa,pustite mi PP poruku kolega Zeon i ja šaljem adresu za slanje tih LDR-ova. Hvala!

Biće, samo strpljenje...

PS. nisam zaposlen te s tim nemam potrebu da žurim...

Strpljen spašen. Evo napolju je loše vreme, nije više za vikendicu, polako svi idu kućama.Očekujem PP.

Ma kakvi, meni ovo vreme/nevreme baš odgovara!

Sramota na sta je spao ovaj podforum.
Brisao sam 20-tak postova, i dalje odredjeni clanovi nastavljaju.
Zadnjih par poruka necu obrisati, sve dok sami autori ne shvate gresku i ne jave se.
Izvinjavam se velikom broju clanova, ali svi ce sve shvatiti.

Evo da obavestim kolege da sam nabavio konačno navedeni deo ( na žalost ne od kolege Zeona). Od sasvim drugog kolege je stigao. Polovan ispravan. Snimio sam karakteristiku i okačiću rezultate ovde. Dakle,preko otpormika 1K5 sam doveo napon od 15V pa opadajuće na dole do 10V. Sa druge strane merio sam otpor na LDR-u i upisao rezultate u grafikon.

Šta reći, bravo! Kažem Ja da je strpljenje naj bitnije!

Najbitnije se piše spojeno. Ja se piše malim slovom. Da li je moguće da si toliko nepismen?

Bravo Janko.
Mjerenja su dovoljna da neko, za nedaj Boze, moze napraviti skalameriju od par otpornika, LED i fotootpornika - jedan ili vise komada.
Jos da si izmjerio otpor bez pobude na LED ( vjerovatno tezi ka beskonacno, s tim sto je za 100 Oma otpor od 100 k inzenjerski beskonacan)

Evo i fabričkih podataka......

Janko, znaš kada bi NSL-32 dobio ili da ti proda POMENUTI ??? _____ N I K A D !!!

Samo te navlaci iz "Posta-u-Post, pali i nepotrebno Laže & Maže,
izvrdava SVE moguće kombinacije koje bi dovele da konačno dobiješ taj njegov ISTORIJSKI NSL-32.

Ponaša se, ko da ga lično ON pravi -u šupi Turpijom na Mengelama,za Mesec dana Mučenja i ZNOJA !!!
~~~~~~~~~~~~~



I sa moje strane SVE POHVALE za Janka što je snimio Prenosnu karakteristiku za NSL-32 !

EXTRA - odlično !

~~~~~~~~~~~~~

A ti, izlapeli,

Šta se sada Uopšte javljaš i kačiš podatke za koje te Janko molio, kumio i izvinjavao ti se, ne bi li se smilovao ?!?!


Jeh***eš Janka Vereša (mosfet BJT) već MESEC dana sa 100 postova ???

Kao što si i Branka Tod-a jebahhhvao danima, mesecima za Auto !

... Jesi ti NORMALAN ???

Ti si za BAN i za LUDNICU !!!

~~~~~~~~~~~~

************* Ovo je [es]-Forum a Ne BUREK !!! *************

Pozdravi Puno KOLEGU koji nije više mogao da gleda ovu "Klanicu" na Audio-Elektronika !

B R A V O za normalnog, uljudnog Kolegu DOBROTVORA !


Njemu SVE Čestitke 10+++++++

A jel si to sam smislio ili ti je neko pomog'o?

Ničiji rob nisam i a takođe nisam u mogućnosti da pošaljem iz ličnih potreba!

Toliko!

Razumem sve... Odnosno trudim se da razumem svakog. Ali jedino preko čega ne mogu da predjem, to je obećanje iliti data reč. Za mene je to svetinja. Svi moji drugovi,poznanici znaju da imam princip taj da bolje nemoj ništa da mi govoriš nego da mi daješ lažnu nadu i prazna obećanja. Možda sam konzervativan i zadnji čovek na ovome svetu koji tako misli ali je to jednostavno tako. Mene su učili da se Vo veže za rogove čovek za reč. Poštujem i iskreno izvinjenje tipa ne mogu sada,biće tada i tada i slično. Ali razvlačenja i kad me neko vuče za nos to sebi niko ne dozvoljava pa ni ja. Iako sam strpljiv i tolerantan zbog prirode posla pa se onda ponekad i sve razvuče po nekoliko stotina postova kao u ovoj temi. Mada sam gajio nadu da će kolega ipak da mi to pošalje jer je obećao i dogovorili smo i cenu i sve. Do realizacije ipak nije došlo ovaj put iako sam do sada par puta kupovao delove od njega i sve je bilo u redu tada. Da ne dužim. Što se mene tiče može LOCK na ovu temu ako se moderatori slažu. Pozdrav svima!

Ma poslaću ti al' kad se vratim iz vikendice, moraš da shvatiš da je došlo leto i uživanje sa komšinicom!

Da na grafikonu se vidi da kad je napon 0V i struja da je otpor beskonačan. Dakle nisam mogao da izmerim otpor sa ovim mojim digitalnim instrumentom koji čini mi se da meri do 99 MOhma.

Napon "0" ili totalni mrak, ne merljivo sa kućnim uređajima!

Sve je receno, i sve sto je receno je ogledalo duse clanova.
