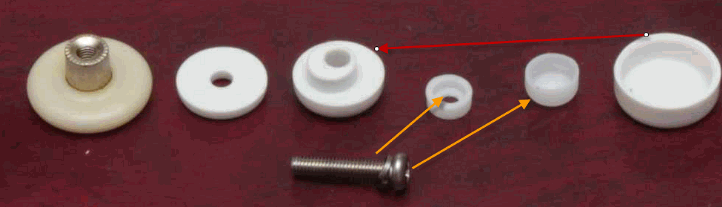

btw, visak su mi ova dva mala delica (4 i 5 sleva), njih nikako ne znam gde da stavim

Mislim da je 4 podloška za šraf, a 5 "poklopac", ili "maska" koja estetski sakriva šraf.

pazi sigurno ide 1 pa 2 pa staklo pa 3, tj 3 je "u staklu" i excetar sluzi za poziciju tocka po visini

e sad, sraf ulazi direkt u 3 i ide do 1

na 3 idealno pase kao poklopac 6

mozda bi 4 mogao da uguram u 3 a 5 preko njega ali nesto nisam siguran da bi pasovalo a onda 100% ne leze 6 preko svega toga :(

Mrzi me da crtam u paintu, a ne kapiram baš najbolje poslednju rečenicu tvog posta. Sad sam pogledao kod sebe, ali nije baš isti sistem.

Bilo kako bilo, bitno je da metalni deo šrafa - glava tj. elastična podloška ne sme da dodiruje staklo. 'Oće da ga polomi. Stoga, mora da postoji plastična podloška, i ja mislim da je to 4, i onda "kapica" preko toga tj. 5.

Po slikama mogu da vidim da podloška teoretksi može da bude i 2, a onda "kapica", možda 6.

vidis kako trojka nema rupu u centru, rupa u staklu je velicine tog manjeg kruga na trojci koji je excentar, to sigurno ide u staklo i onda kada okreces trojku rupa kroz koju ide sraf ide gore dole te stelujes poziciju horizontalnu tockica, sa druge strane stakla dodje dvojka, i taj deo je jasan a posle dvojke dodje sam tockic. sa druge strane trojke je ulegnuce u koje legne glava srafa a preko toga dodje sestica koja to zatvori .. za 4 i 5 prosto nigde nema mesta ..

ja sam to sad sklopio bez 4 i 5 i sve radi ok, metal ne pipa nigde staklo .. valjda je to to... ako se neko javi ko zna sta je 4,5 videcemo koliko je neophodno pa cemo odluciti dalje :D

Po dimenzijama mi najviše liči na ovo, pa jel si probao ovako?

to mi je inicijalno palo na pamet ali nema sanse da se ugura tako .. mozda sa nekim srafovima sa manjom glavom, sa ovim koje su poslali nema sanse ..

sad sam nasao papir od kabine, na slici na papiru (koji je popriclino beskoristan) ne koristi se 4 i 5 za ockic ... ne pise gde se koristi

Po meni je 5 i 6 su kapice.u 4 ulazi taj zvezdasti sraf sa unutrasnje strane.6 je kapica za 3.

Kroz 2 i 3 prolazi sraf.Valjda. :-)

Neka su sa lijeva na desno na navedenoj slici dijelovi oznaceni brojevima 1 2 3 .....

Zamislimo staklo u kojem se nalazi rupa. Staklo se nalazi u sredini.
Lijevo ide tockic, br 1, pri cemu je metalna sitno nazubljena strana u koju ide sraf okrenuta staklu.
Zatim izmedju metalnog dijela tockica i stakla ide plastika 2.
Potom, sa desne ide ekscentar, plastika br 3, i to ovaj gornji dio na slici ide u rupu stakla, sto je i logicno.
4. plastika se stavlja na sraf, i to da glava srafa utone skroz u plastiku, i provlaci se kroz ekscentar, i zavrce, s tim sto se
nasteluju vrata ekscentrom tako da lakohodno idu. dobro zatednuti.
5. kapica ide preko srafa, a 6. skroz preko svega, ona nalijeze do stakla i prekriva i sraf i ekscentar.

Potpuno mi je jasno kakav haos može da izazove odgovor na 7 godina staru poruku ali muka natera ...

Dakle prijatelj je pretraživao i pretraživao internet i našao da ova slika ima baš točkiće kakvi njemu trebaju (kabina instalirana oko 2010. godine) ...
Ja sam pokušavao da na Ali-ju nađem nešto slično ali bih rekao da nema ovakvih setova ... Zato... može li neka informacija oko proizvođača, prodavca ili tako nešto što bi umanjilo mogućnost za grešku prilikom naručivanja ili pak dovelo do prave osobe u okolini koja to nekim čudom još uvek ima na stanju.

Hvala unapred i ... Izvinjotina

kabina kupljena u enmon-u ( https://www.enmongroup.com/ ) , kaljeno stako i aluminijum, nema nigde na kabini oznaka proizvodjaca, na kutiji je pisalo samo "enmon"

btw u enmonu su prodavali rezervne tockice za sve vrsta tih kabina koje su oni prodavali tako da je najveca sansa da ce naci rezervne bas u enmonu

Ja mislim da ti bez problema možeš ugraditi neke standardne točkiće, kao na slici, koje možeš nabaviti za 5-6 EUR komplet od 8 komada.
Prečnik točkića je 25 mm, rupa u staklu 11 mm i udaljenost točkića od stakla 12 mm.

Ili šubler u ruke, nakon toga 3d print.

od PLA se raspadnu posle par meseci, ne bi trebalo ali se raspadnu, od
ABS-a se ubudjaju strasno posle par meseci .. bolje kupiti nove

Nisam znao, nemam iskustva sa time, vjerovatno bi i ja došao do istog zaključka.

ti tockici za tus kabine su po celom svetu problem, crknu posle dovoljno
godina da se te kabine vise ne prodaju i da nove imaju drugacije tockice
:( .. pa mnogi ljudi probali, stampali, delili iskustva... ja nisam imao
potrebe, ovi moji tockici jos uvek rade 1/1 :D a nikad pre toga nisam
imao kabinu tako da nisam imao problem sa tockicima

Moja tus kabina ima vise od 10 godina i sasvim su ispravni tockici
Takodje verujem da mogu sasvim jednostavno da se stave i neki drugi tockici, nije to sveto pismo da mora tacno odredjeni model a tockica ima da se kupi u svakoj radnji koja prodaje tus kabine kao rezervni deo.

Meni su korodirali donji, a gornji nisu, na jednoj tuš kabini. Na drugoj su OK.
Kupio neke "obične" - nisu odgovarali. Proao da budžim - slaba vajda
Onda sam našao preko Ali Expresa, što bi reko Bogdan "1/1" i sredio.

U drugom stanu imam tuš kadicu sa zavesom a ne tuš kabinom. I to je mnogo bolja varijanta.
Zavesu promenim jednom mesečno, kupujem one najjeftinije u IKEI ili YUSK-u, po 250 ili 300 din.
Mnogo lakše za održavanje higijene, nema kamenca po staklu (nema ni stakla ), nema buđi, točkića ...

al kad te pipne zavesa po ledjima onda sve po spisku :D

Volio bih proniknuti u mozak inzenjera koji je na te tockice stavio kuglicne lezajeve.
Nepotrebno i uz to ne radi.

Momak na kp drži gomile novih delova za tuš kazbine počev od kedera, točkića itd.
